[L3] Internetworking Protocol(IP)

IP

• Connectionless: 연결 관리 없음(순서 보장, 재전송, 흐름 제어 부재)
• Best-Effort: 신뢰성 책임을 상위 계층(TCP 등)에 위임
• 패킷=Datagram: 패킷 단위를 데이터그램이라 부름

IPv4 Header

• IHL: 헤더길이이다. -> IP 헤더는 20-60바이트 사이의 길이를 가진다.

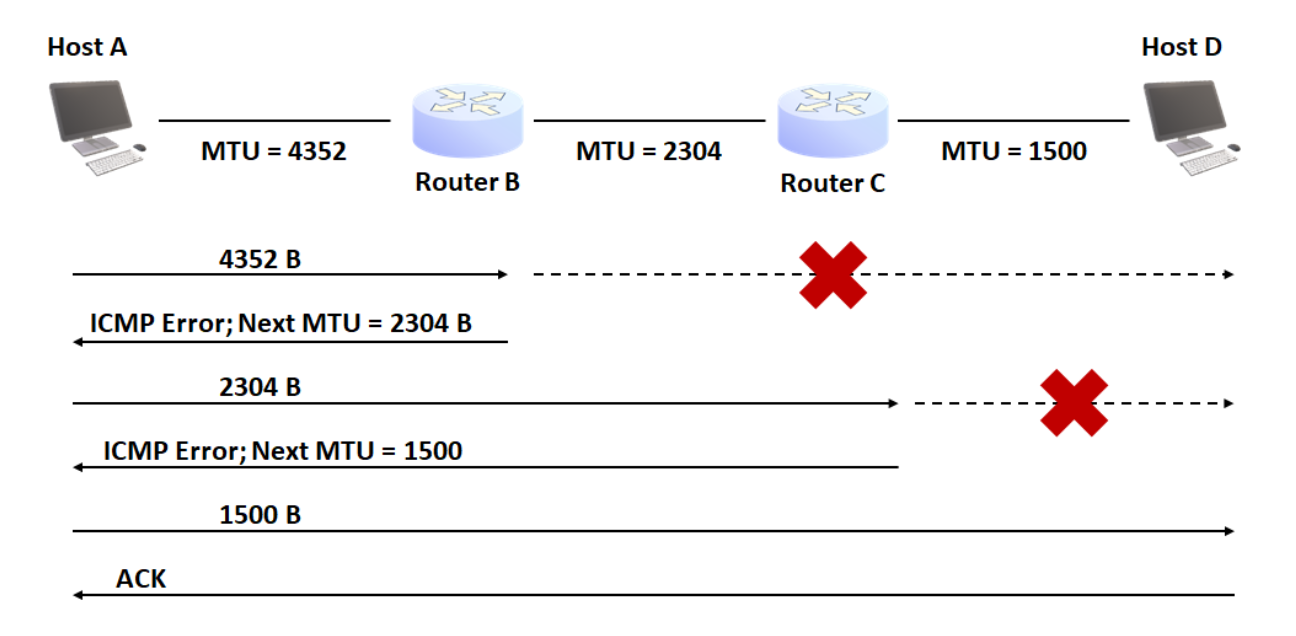

• MTU에 의해 IP 데이터그램 크기가 제한된다.
  • Transport 계층이 IP에 내려준 데이터크기 + IP 헤더크기 > MTU 일 경우 분할(fragment)함.
  • 인터넷 중간의 라우터에서도 위 조건이면 분할
• Identification: IP주소쌍(A, B)에 대해 매 IP 데이터그램 당 1씩 증가 -> 만약 11888일 경우 다음 데이터그램은 11889
• reassembly시 같은 IP 데이터그램에 속했던 fragment만을 모으기 위해 쓰인다.



Fragmentation & Reassembly

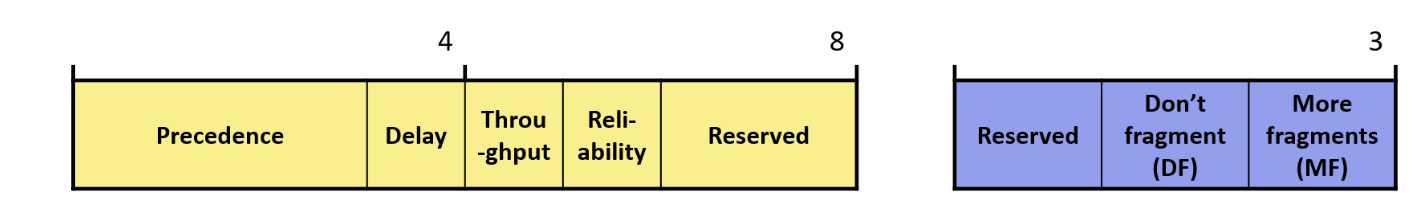

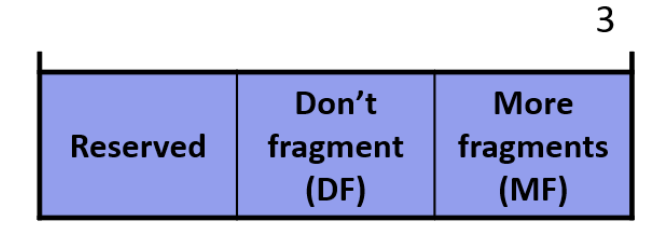

• More Fragment(MF): 다음 fragment 존재 여부
• Don't Fragment(DF): Transport 계층이 fragmentation 금지했는지 여부

• Fragment offset: 분할 이전 IP 페이로드에 위치 (8바이트 단위)







TTL

• Time to Death: 라우팅 loop로 배달이 안되는 경우 사용되는 자폭 매커니즘



• Protocol: 출발지에서 IP 페이로드를 실은 transport 프로토콜 번호
• IP 데이터그램이 목적지에 도착 후 IP 페이로드를 받아줄 transport 프로토콜 번호 (TCP=6, UDP=17 ...)





Checksum 메커니즘

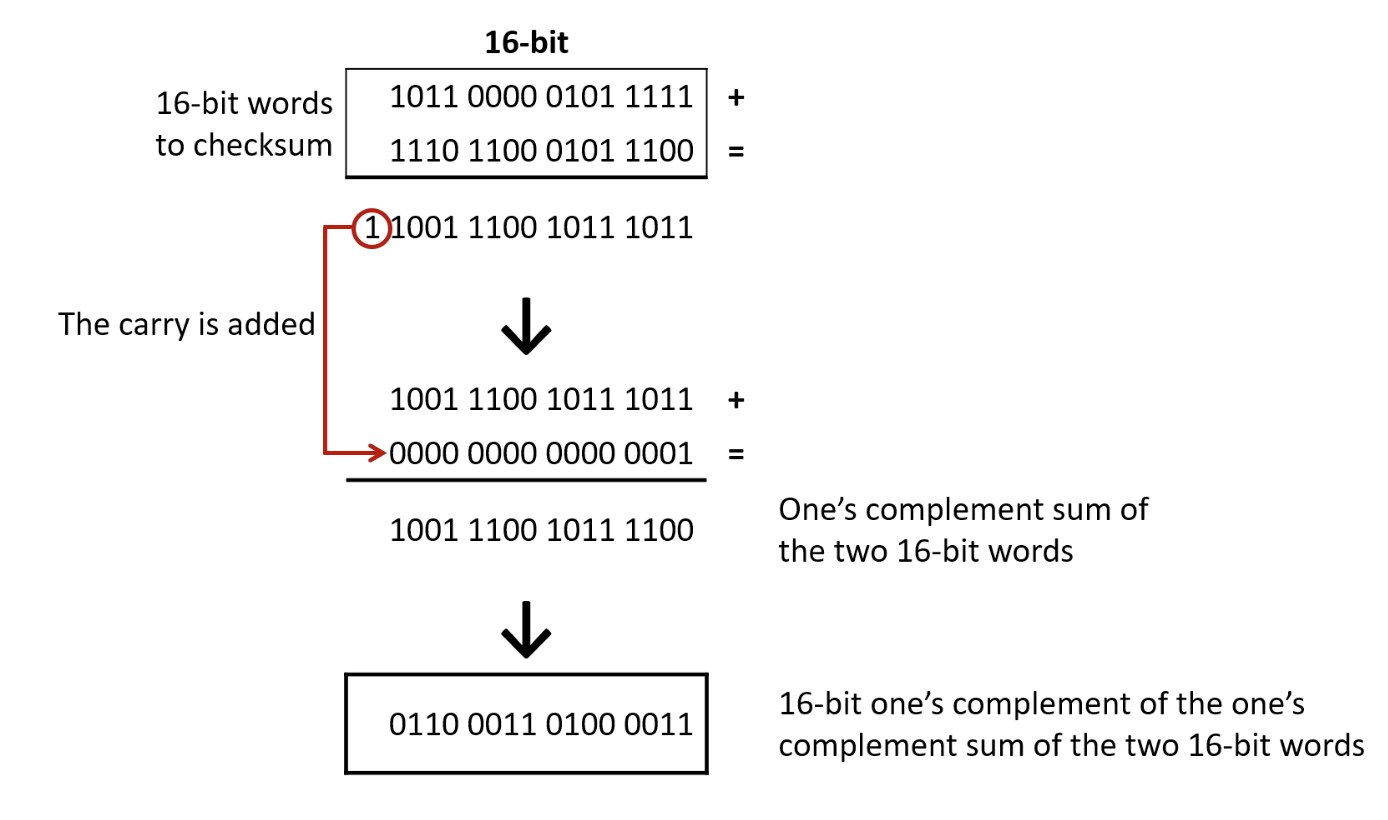

• 1’s complement of 1’s complement sum 사용
• 오늘날 NIC 오프로딩 가능, CPU 부하 최소화.

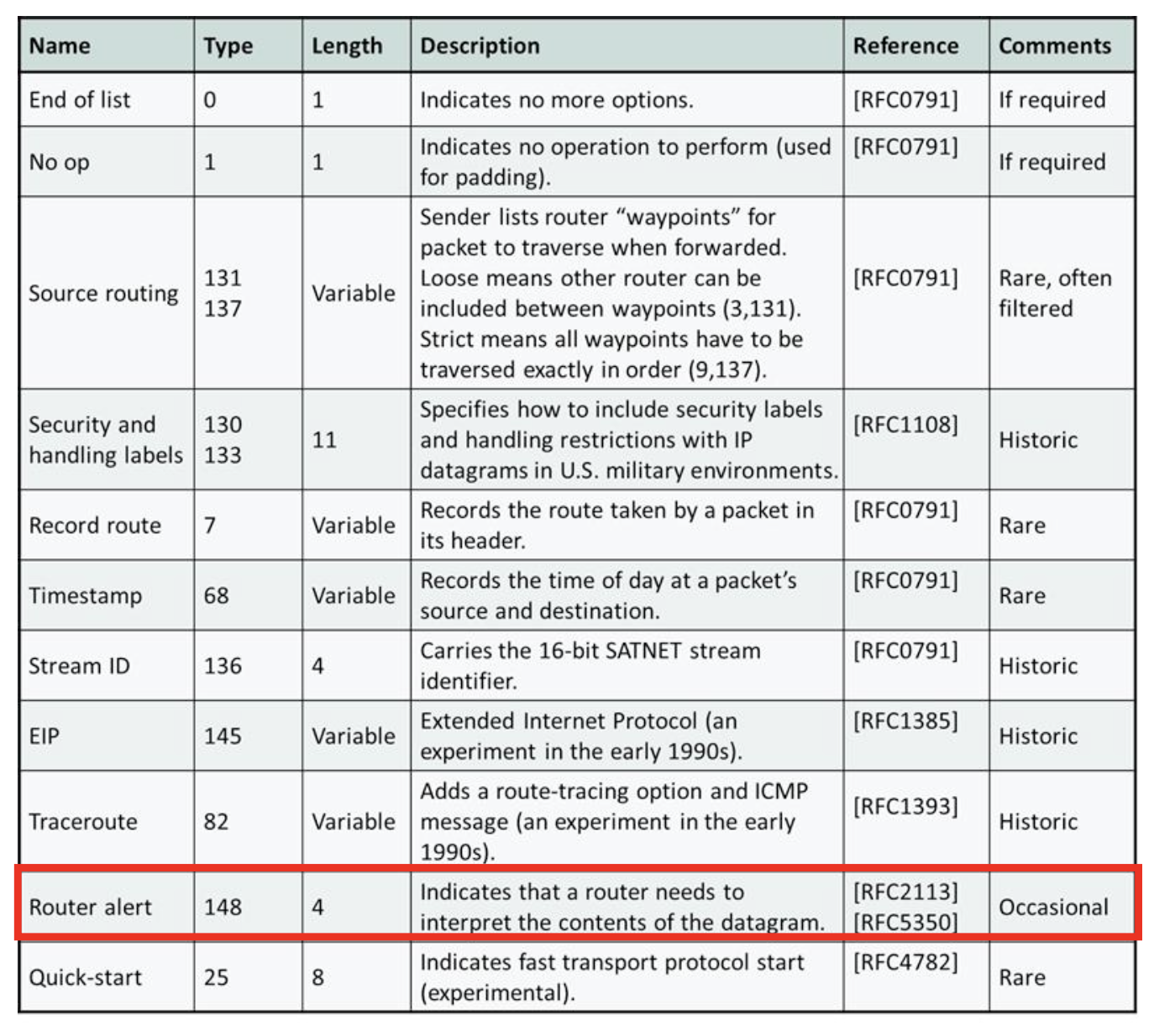

Option Field

• 최대 40바이트
• 사용하는 옵션 희귀 -> 해킹의 우려로 라우터가 대부분 불허(Drop)
• 예외적으로 Router Alert, Loose Source Routing 등만 제한적 허용.

Loose source routhing(LSR)

IP 옵션이 해킹에 쓰일 수 있는 예시



옵션 코드	Type 131 (Loose Source & Record Route)
의미	송신자가 “이 IP들을 거쳐 가라”는 라우터 리스트를 헤더 옵션에 삽입. 라우터는 자신의 주소를 리스트에 기록하며 다음 주소로 포워딩한다.
패킷 구조	Type(1B)

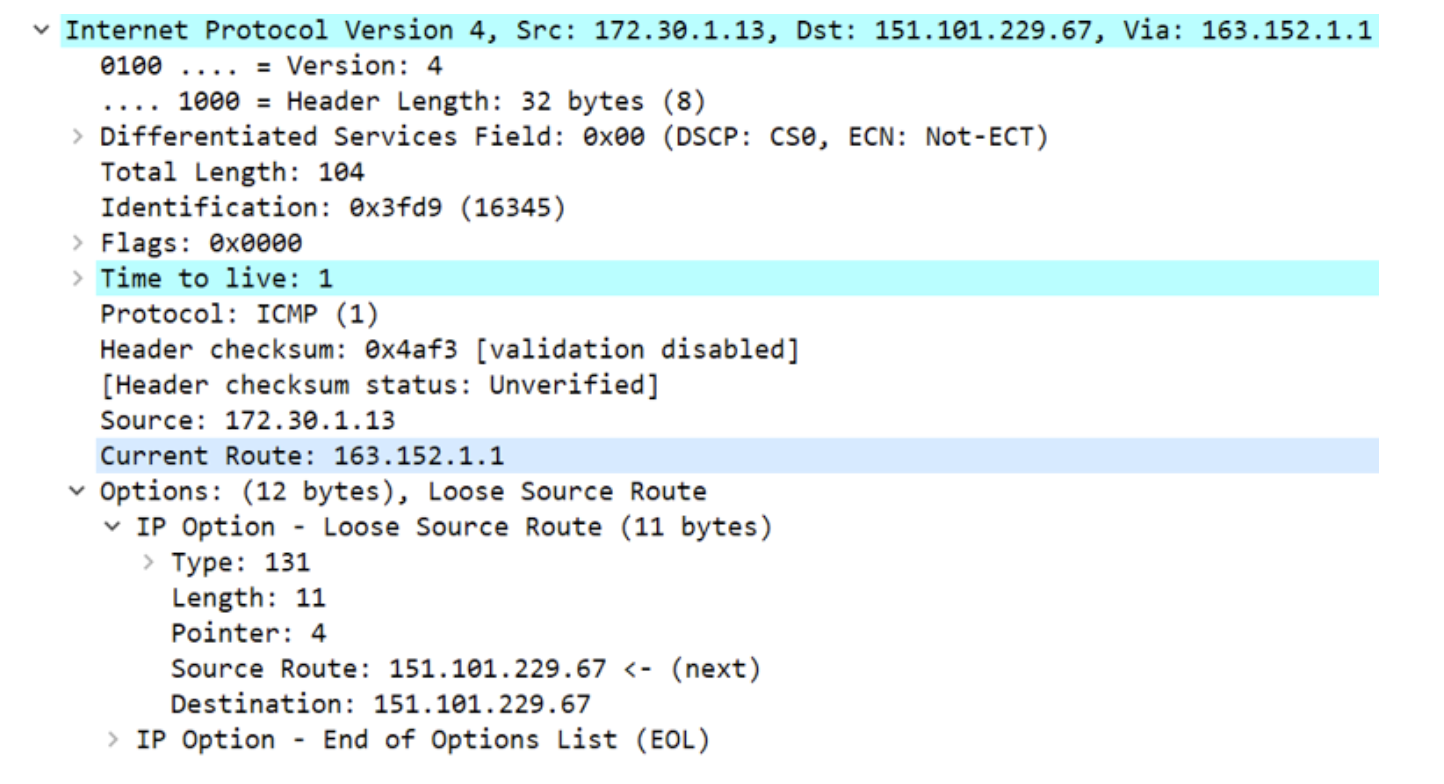

	- IHL = 8 (32 B) → 옵션 12 B 포함 - TTL = 1 → 첫 라우터에서 ICMP Time‑Exceeded 유도 (traceroute ‑j) - Current Route = 163.152.1.1 - Route List = 151.101.229.67 (다음 홉)



1. 방화벽·ACL 우회: 지정한 경유지 중 일부가 내부망이면, 외부 공격자가 내부 주소를 리스트에 넣어 우회 터널을 만들 수 있다.
2. IP 스푸핑 지원: 출발지 주소를 신뢰구간 내부 IP로 위조 + LSR로 응답 경로 강제 → 필터를 속여 세션 하이재킹 가능.
3. 트래픽 리다이렉션: 라우팅 테이블 무시 → 패킷을 공격자 통제 노드로 보내 패킷 캡처·변조 수행.
4. DoS 증폭: Reflection/Amplification 공격 경로를 교묘히 만들어 필터링 회피.

조치사항

• Ingress / Egress 필터에서 IP Options 포함 패킷 전면 거부.
• IDS/IPS 규칙에 ip[0] & 0x1F != 0x04 검사(옵션 유무) 추가.
• 외부 노출 시스템에서 sysctl ‑w net.ipv4.conf.all.accept_source_route=0 확인.

---

IP 포워딩

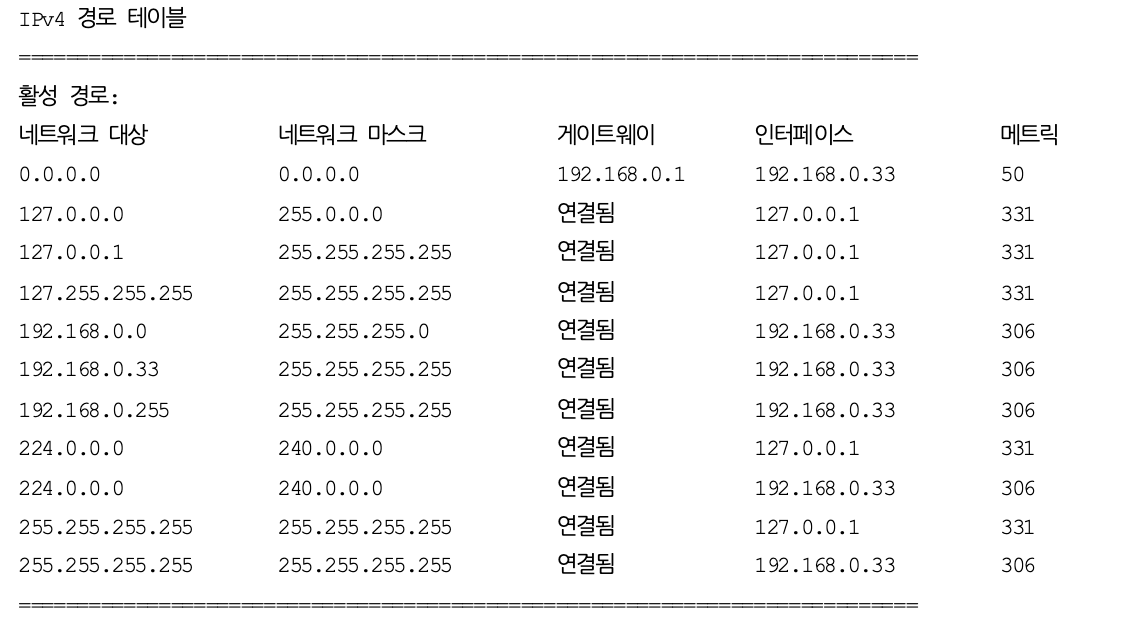

라우팅 테이블 구조

• 목적지 프리픽스($d_r$)
• 네트워크 마스크(m)
• 게이트웨이(다음 홉 주소)
• 출력 인터페이스
• 엔트리 우선순위(메트릭)

포워딩

• 입력: IP 데이터그램 목적지 IP주소 ($d_p$)
• 매칭: $d_r$ == ($d_p$)?
• 출력: 출력 인터페이스, 다음 홉 IP주소(공유형 링크에서 필요)
• Longest‑Prefix‑Match 우선, 동점 시 메트릭으로 결정
• Default route(0.0.0.0/0)는 반드시 존재.

라우팅 테이블 조작

• route add/change/delete/print
• 변경 전 테스트 환경에서 검증 필수 (블랙홀 위험)

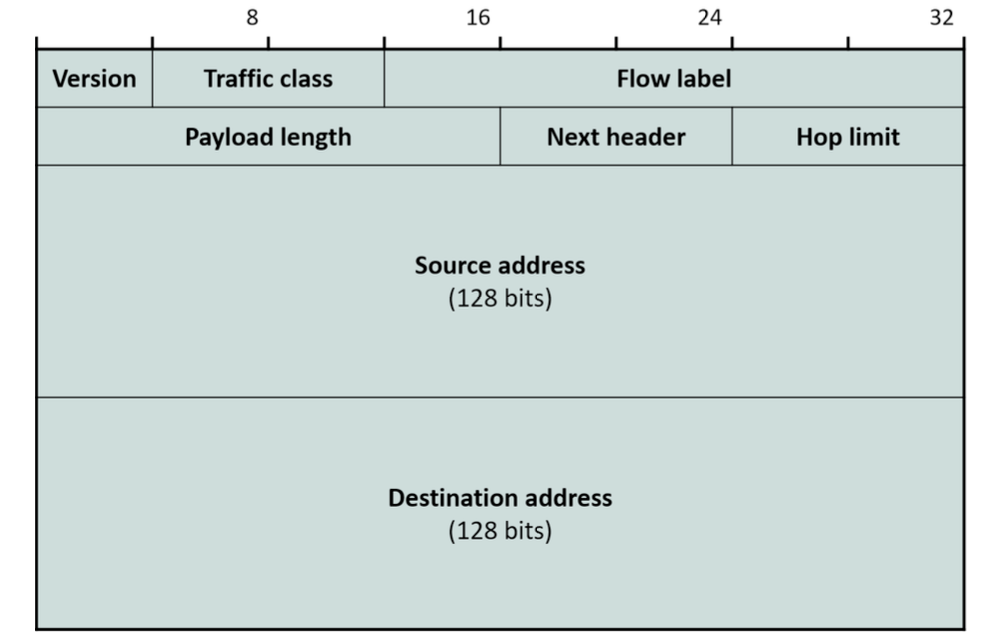

IPv6 Header



• Version: 6
• Traffic class, flow label: QoS 관련 필드 -> 결국 또 안 쓰임
• Payload Length: 이전 total length와 비슷 -> 헤더 길이 고정으로 payload 길이만 필요
• Hop Limit: IPv4에서의 TTL

Extension Header

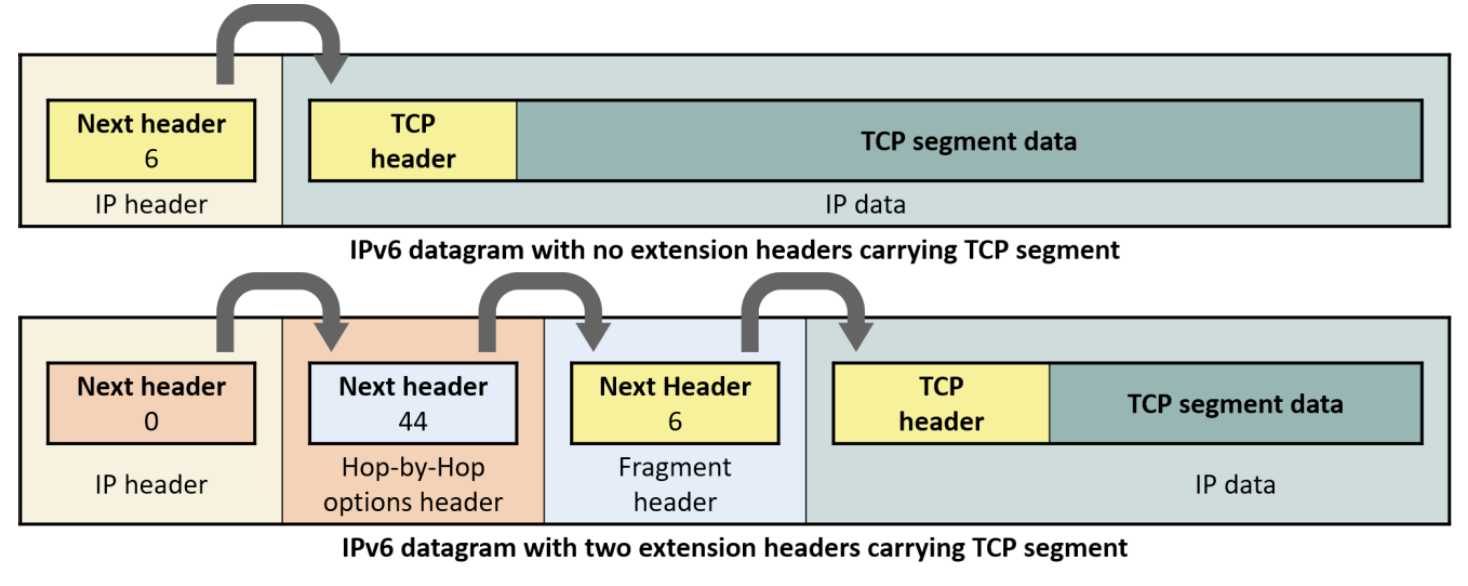

• 옵션, 라우팅, IPSec 등 payload 영역에 체인연결
• Routing, Fragment, Auth, ESP 등 모듈화 -> Header 40바이트로 고정



Fragmentation 정책

• 원칙적으로 분할 비권장
• MTU 1280 B 이상 경로 보장(PMTU 문제 완화)

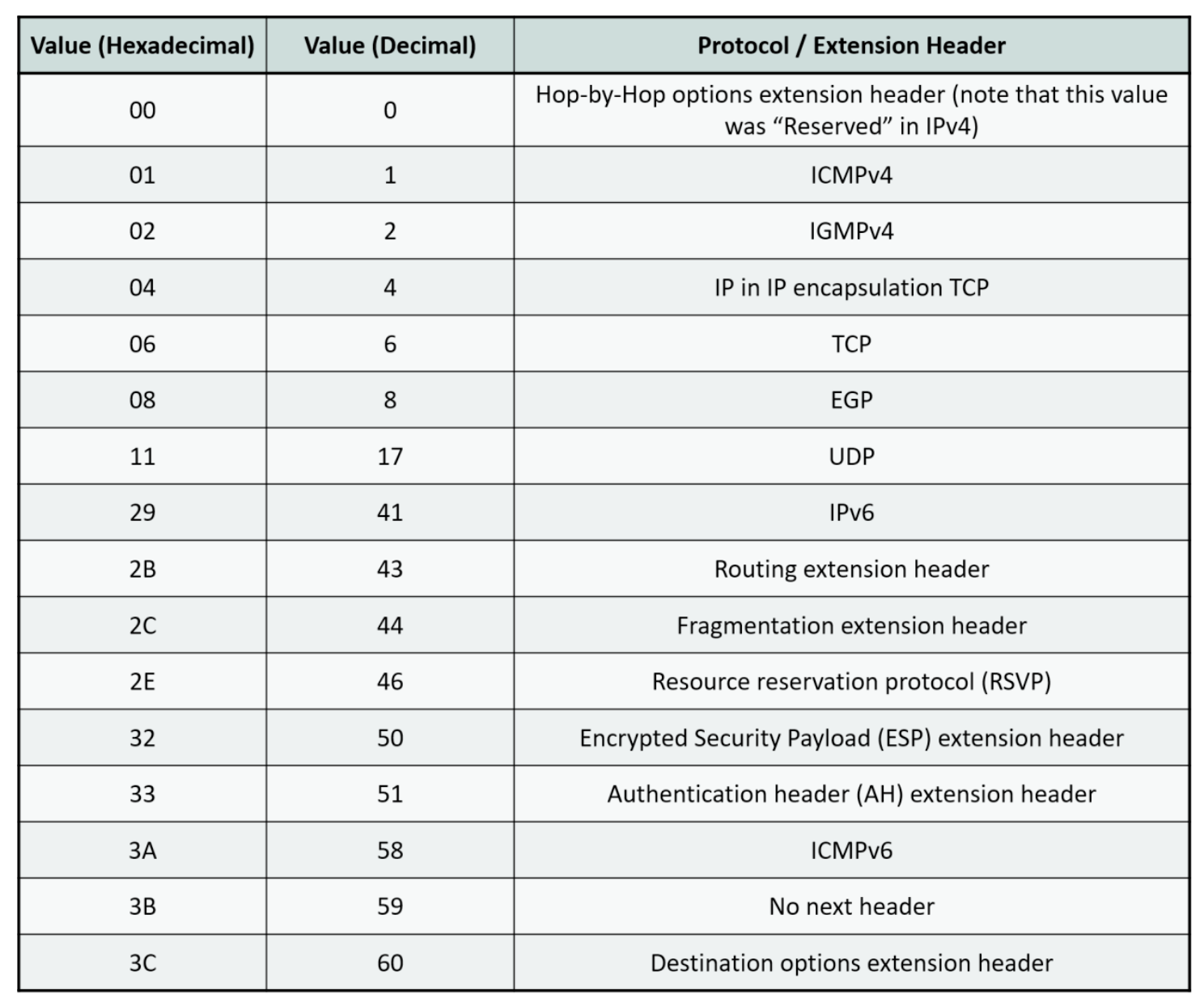

ref. Next Header 값



IPv6 Fragmentation 일어나지 않게 하려면 -> IPv6 데이터그램 크기가 1280바이트 이하
